MGRS Military Grid Reference System und Umrechnungen in UTM-Koordinaten

MRGS-Meldefelder sind quadratische Felder im UTM-Koordinatensystem. Sie lassen sich zunächst nicht in Koordinaten umrechnen, da die Koordinate irgendwo im Feld liegen kann.

Man kann innerhalb des Feldes einen Referenzpunkt bestimmen, der bei der Rückbildung UTM->MGRS wieder zum gleichen Meldefeld führt.

Der Referenzpunkt liegt meist in Feldmitte (Beispiel 32ULB67).
Soweit Meldefelder einen Bestandteil innerhalb ihrer Nennzone und des Nennbandes haben wird ein Referenzpunkt dort gesetzt (Beispiel 32UKC).
wenn Felder über die Nachbarzone beschrieben sind, ist die Rückbildung nicht möglich (Beispiel 32UJC). Entsprechend wird kein Referenzpunkt angegeben.

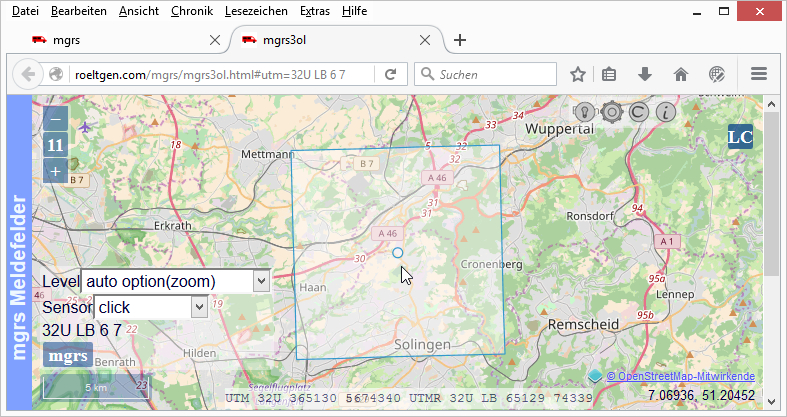

In der bezogenen Karte können die Meldefelder visualisiert werden. Die Angabe ist durch Clicken, Verschieben, Zoomen änderbar oder die Felder können in der URI angegeben werden.

Karte online

• mgrs3ol.html
• Aufruf ohne|mit Parameter siehe Beispiele
• Realisiert auf open layers 3, erfordert html5-fähigen Browser mit canvas, javascript und...
• getestet mit Firefox44.01/win8 Chrome56.0/Android4.4.2 IE11/win7 Safari/iOS10
  IE10/win8 ist für die Karte nicht optimiert, Sensor 'click' läuft unbefriedigend, Sensor 'center' anwenden.
  IE/Android4.4.2 zeigt keine Karte, nicht für openlayers3 geeignet.

MGRS Military Grid Reference System

MGRS-Meldefelder 32ULB67 sind quadratisch Felder im WGS84-Ellipsoid in der zugehörigen UTM Zone oder UPS Zone gemessen. Der Name ist die Koordinate der linken untere Ecke des Feldes ohne Leerstellen mit folgenden Bestandteilen:

Zone 1 bis 60, gebrochen an der Datumsgrenze, wie UTM
• Band als Buchstabe eines 8 Grad Streifen (ohne I und ohne O)
  nach Norden von N bis X (mit X als 12Grad-Streifen) endend bei Lat= 84 Grad
  nach Sueden von M bis C endend bei Lat= -80 Grad

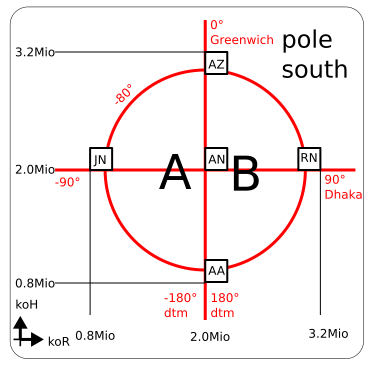

  Polkappe Sued A fuer Lon neg und B fuer Lon pos

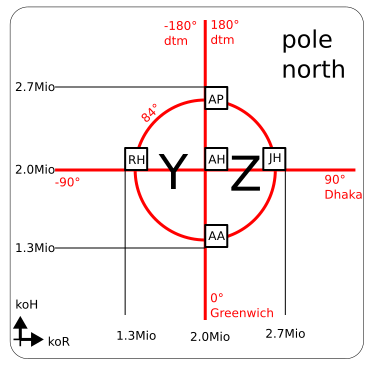

  Polkappe Nord Y fuer Lon neg und Z fuer Lon pos
• easting-Buchstabe am Bezugsmeridian beginnend mit E oder N oder W.
  Polkappen am 0° Meridian Richtung 90° beginnend mit A. (ohne D,E,I,M,N,O,V,W)

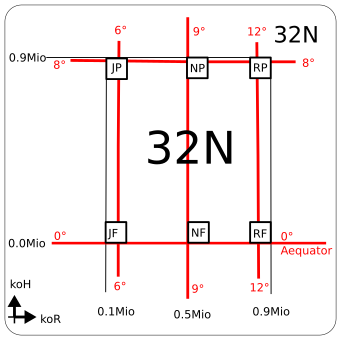

• northing-Buchstabe am Aequator beginnend mit A oder F.
  (Suedpolkappe beginnend am 90° Meridian mit N, Nordpolkappe beginnend am 90° Meridian mit H)

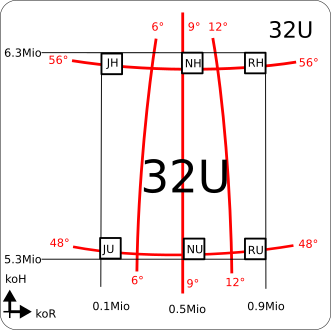

  Jeder Buchstabe repräsentiert einen 100km Streifen ab dem Aequator, die Feldgrenzen entsprechen nicht den Bandgrenzen. Es gibt das Feld 32U PU und 32T PU , gleichen Bereich abdeckend, jedoch zu unterschiedlichen Bändern gehörend.
• easting-Zahl 1 bis 5-stellige Zahl als Abstand im Buchstabenfeld beginnend mit 0. Die Anzahl der Ziffern bestimmt die Genauigkeit der Angabe.
• northing-Zahl (gleiche Stellenzahl wie easting-Zahl) im Buchstabenfeld beginnend mit 0.

UTM Universal Transverse Mercator

ist dem Namen nach eine Projektionsart Transversal Mercator, die universal angewandt werden kann. Ohne weitere Festlegungen oder Namenszusätze bezieht sich UTM auf das WGS84-Ellipsoid mit Zonen 1 bis 60 im 6° Raster und einem Maßstab 0.9996 zum Mittelmeridian der Zone.

Unter dem Oberbegriff UTM können abweichende oder erweiternde Angaben eingeschlossen sein, wie UPS (Polkappen als Zone 0), MGRS-Meldefelder , UTMREF (GRS80 mit gemischter Schreibweise), Gauss-Krüger (Bessel-Ellipsoid mit 3°Raster) . Im weiteren ohne diese Derivate.

UTM-Koordinatenangaben 32 N 123456.7 1234567.8 sind Punktangaben im WGS84-Ellipsoid in der zugehörigen UTM Zone gemessen. Der Name ist die Koordinate des Punktes mit folgenden durch Leerstellen getrennten Bestandteilen:

• Zone 1 bis 60, gebrochen an der Datumsgrenze. Jede Zone repräsentiert einen 6° breiten Streifen mit einem Mittelmeridian.
  Zone 1 Streifen -180° bis -174°, Mittelmeridian -177°.
  Zone 31 eigentlich Streifen 0° bis 6°, Mittelmeridian 3°. Die Zonen 31 bis 37 haben Anomalien in Norwegen.
  Zone 60 Streifen 174° bis 180°, Mittelmeridian 177°.
• Hemisphere N oder S
  als Leerstellen-separierte Angaben ' N' für Nordhalbkugel und ' S' für Südhalbkugel.
• easting Koordinate , der Abstand vom Mittelmeridian in Metern multipliziert mit 0.9996, addiert mit 500 000 ,
  als Leerstellen-separierte Dezimalzahl ggf. mit dot als Dezimaltrenner.
  Mögliche Zahlenwerte 100 000 bis 900 000
• northing Koordinate , der Abstand vom Aequator gemessen auf dem Mittelmeridian in Metern multipliziert mit 0.9996, nur für die Südhalbkugel addiert mit 10 000 000 ,
  als Leerstellen-separierte Dezimalzahl ggf. mit dot als Dezimaltrenner.
  Mögliche Zahlenwerte 0 bis rund 9 500 000 für Nordhalbkugel.
  Mögliche Zahlenwerte 1 000 000 bis 10 000 000 für Südhalbkugel.

UPS Universal Polar Stereographic

ist dem Namen nach eine Projektionsart Polar Stereographic, die universal angewandt werden kann. Ohne weitere Festlegungen oder Namenszusätze bezieht sich UPS auf das WGS84-Ellipsoid mit Hemisphere Nord oder Süd und einem Maßstab 0.994 zum Mittelmeridian.

UPS-Koordinatenangaben 00 N 1234567.8 1234567.8 sind Punktangaben im WGS84-Ellipsoid in der zugehörigen Polregion gemessen. Der Name ist die Koordinate des Punktes mit folgenden durch Leerstellen getrennten Bestandteilen:

• Zone 0, bzw keine Zone. Mittelmeridian ist der Meridian von 0° nach 180° für Nordpolregion und
  Mittelmeridian ist der Meridian von 180° nach 0° für Südpolregion
• Hemisphere N oder S
  als Leerstellen-separierte Angaben ' N' für Nordhalbkugel und ' S' für Südhalbkugel.
• easting Koordinate , der Abstand vom Mittelmeridian in Metern Richtung 90° (Dhaka), multipliziert mit 0.994 und addiert mit 2 000 000 ,
  als Leerstellen-separierte Dezimalzahl ggf. mit dot als Dezimaltrenner.
  Mögliche Zahlenwerte   100 000 bis 3 900 000

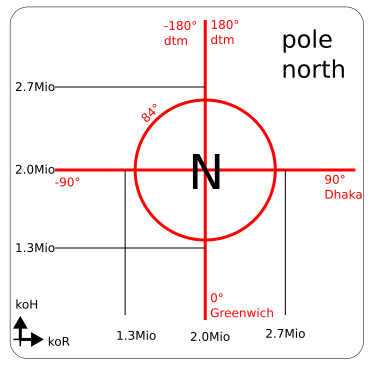

  Reale  N Zahlenwerte 1 300 000 bis 2 700 000 Nordpolkappe ab  84° bzw. referenzierbar in MGRS

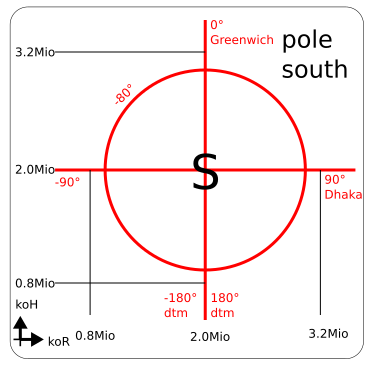

  Reale  S Zahlenwerte    800 000 bis 3 200 000 Suedpolkappe ab -80° bzw. referenzierbar in MGRS
• northing Koordinate , der Abstand vom -90° +90° Meridian gemessen auf dem Mittelmeridian in Metern multipliziert mit 0.994 , addiert mit 2 000 000 ,
  als Leerstellen-separierte Dezimalzahl ggf. mit dot als Dezimaltrenner.
  Mögliche Zahlenwerte   100 000 bis 3 900 000
  Reale  N Zahlenwerte 1 300 000 bis 2 700 000 Nordpolkappe ab  84° bzw. referenzierbar in MGRS
  Reale  S Zahlenwerte    800 000 bis 3 200 000 Suedpolkappe ab -80° bzw. referenzierbar in MGRS

UTMREF

Die Bezeichnung wird unterschiedlich verwendet. Als Koordinate oder als Meldefeld.

UTMREF historisch

Lt. wikipedia sind die ersten Luftbildkarten mit UTMREF - Beschriftung von 1944 . In dem dort bezogenen Artikel von Manfred F. Buchroithner, René Pfahlbusch wird die Korrespondenz zur Entwicklung dargelegt und es sind zwei Bildnachweise aus dem Bundesarchiv-Militärarchiv benannt. Diese zeigen entzerrte Luftbilder von 1943 bzw. 1944 mit jeweils fremden Koordinatengittern und der Zusatzbezeichnung UTMREF 35VLF6992 bzw. UTMREF 34UEG0578. Diese Koordinaten entsprechen der jeweiligen Bildmitte.

UTM-REF-Koordinate

UTM-REF-Koordinate wird in der TR TKÜV (Bundesnetzagentur) an 6 Stellen als Koordinate in der Schreibweise wie MGRS beschrieben. Unklar bleibt die Bedeutung als Koordinate oder als Meldefeld. Quelle: TR TKÜV

UTMREF Meldegitter im UTM-Abbildungssystem

ist eine Wortschöpfung der Deutschen Vermessungsverwaltung. Die Angaben basieren auf dem GRS80-Ellipsoid und benutzen als Meldegitter die 100-Quadtratkilometer-Felder wie MGRS.

Unter UTMREF werden einerseits Koordinatenangaben in gemischter Schreibweise 32U LB 50000.00 50000.00 erklärt. Quelle UTM-Koordinaten Infoblatt Bayern (Beschreibung letzte Seite als Muster diverser Länder-Informationen)

Unter UTMREF wird andererseits das Meldefeld genutzt. Quelle: Anwendung Bezirksregierung Köln (Bild unten Bezeichnung UTMREF-Kacheln)

Bei einer 1m Auflösung sehen die UTMREF-Koordinate 32ULB 12345 12345 und das MGRS-Feld 32ULB1234512345 gleich aus, bedeuten aber etwas anderes.
Die UTMREF-Koordinate 32ULB 12345 12345 deckt durch Rundung auf 1m den Bereich von 12344,5 bis kleiner 12345,5 ab,
das MGRS-Meldefeld 32ULB1234512345 deckt per Definition den Bereich von 12345,0 bis kleiner 12346,0 ab.

Beispiele zur Karte

• mgrs3ol.html?utm=32U LB 6 7 mit Parameter mgrs Meldefeld (Leerstellen entbehrlich, nur zur Lesbarkeit eingesetzt)
• mgrs3ol.html?utm=32 N 364811.599 5672760.046 mit Parameter utm Koordinatenangabe (Leerstellen als Trenner zwingend)
• mgrs3ol.html?utm=32U 364811.599 5672760.046 mit Parameter utm Koordinatenangabe in gemischter Schreibweise
• mgrs3ol.html#utm=32U LB 6 7 mit hash-Parameter # zusätzlich zu ? search-Parameter auswerten
• mgrs3ol.html#utm=18 S 485000 4420000,18S 485000 4420000 Leerstelle entscheidend ob Hemisphere S Sued-Chile oder Band S Philadelphia
• mgrs3ol.html#utm=32ULB,32UKB,32UJB,32UHB Felder in der Zone, auf der Grenze, in der Nachbarzone und unzulässige Feldangabe
• mgrs3ol.html ohne Parameter Karte zum Clickern

Anmerkung:
Die arogante Schreibweise 32509735.933 5718563.679 statt 32 N 509735.933 5718563.679 wird nicht unterstützt.
